IC-9700一般指標
|
|
頻率范圍
|
USA 版本
|
144.000–148.000, 430.000–450.000, 1240.000–1300.000 MHz
|
|
EUR版本
|
144.000–146.000, 430.000–440.000, 1240.000–1300.000 MHz
|
|
ITR版本
|
144.000–146.000, 430.000–434.000, 435.000–438.000,
1240.000–1245.000, 1270.000–1298.000 MHz
|
|
模式
|
SSB, CW, RTTY, AM, FM, DV, DD
|
|
|
|
|
|
信道數量
|
297 (99信道 × 3信道群組)，呼叫信道: 6 (2信道 × 3 信道群組)
自定義掃描邊界信道: 18 (6信道 × 3 信道群組)
衛星信道: 99， DR 功能: 2500
|
|
|
|
|
|

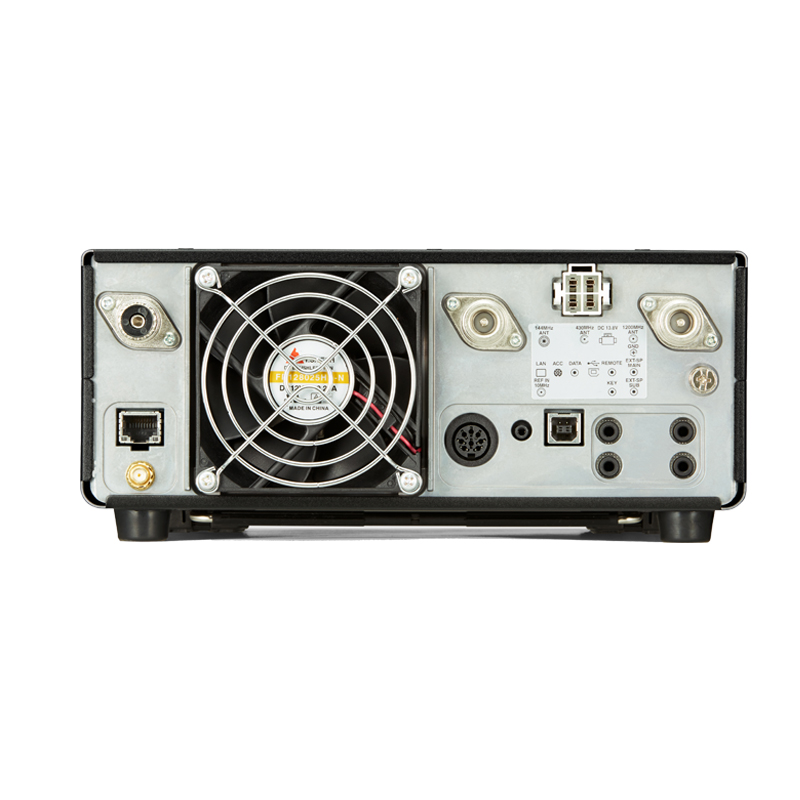

天線接口
|
144MHz:SO-239,
430/440, 1200 MHz: Type-N
|
|
|
|
|
|
供電
|
13.8 V DC ±15% (負極接地)
|
|
|
|
|
|
電流消耗
|
Tx
|
小于 18 A (High power)
|
|
Rx
|
1.2 A typical 待機),
小于 1.8 A (最大音量)
|
|
操作溫度
|
−10 °C---+60 °C;
|
|
|
|
|
|
頻率穩定度
|
小于 ± 0.5 ppm(–10°C --- +60°C)
|
|
|
|
|
|
頻率分辨率
|
1 Hz
|
|
尺寸(不含突出)
|
240 × 94 × 238 mm, (W × H × D)
|
|
|
|
|
|
重量 (約)
|
4.7 kg
|
|
IC-9700發射指標
|
|
輸出功率
|
SSB/CW/RTTY/FM/DV/DD
144 MHz: 0.5–100 W
430/440 MHz: 0.5–75 W
1200 MHz: 0.1–10 W
AM
144 MHz: 0.125–25 W
430/440 MHz: 0.125–18.75 W
1200 MHz: 0.025–2.5 W
|
|
調制方式
|
SSB:數字相位調制
AM:數字低功耗調制
FM:數字電抗調制
DV/DD:數字GMSK調制
|
|
雜散發射
|
噪音:
144 MHz: 小于 –63 dB
430/440 MHz: 小于 –61.8 dB
1200 MHz: 小于 −53 dB
帶外發射
144 MHz: 小于 −60 dB
430/440 MHz: 小于 −60 dB
1200 MHz: 小于 −50 dB
|
|
載波抑制
|
大于 50 dB
|
|
無用邊帶
|
大于 50 dB
|
|
麥克風阻抗
|
600Ω
|
|
IC-9700接收指標
|
|
接收方式
|
144, 430/440 MHz射頻直接采樣
1200 MHz下變頻中頻采樣
|
|
中心頻率
(1200 MHz band)
|
311–371 MHz (USA, EUR 版本)
311–316, 341–369 MHz (ITR 版本)
|
|
靈敏度
(前置放大: ON,
濾波器: SOFT)
|
SSB/CW (10dB S/N)
小于 0.11 μV
AM (10dB S/N)
小于 1.0 μV
FM (12 dB SINAD)
小于 0.18 μV
DV (1% BER) (PN9)
小于 0.35 μV
DD (1% BER) (PN9) (1200 MHz only)
小于 1.59 μV
|
|
接收機靈敏度
(前置放大ON, 12 dB SINAD)
|
SSB/CW (2.4 kHz): 小于 0.5 μV
AM (4 kHz, 60% 調制): 小于 1.0 μV
FM (7 kHz, 60% 調制): 小于 0.5 μV
|
|
選擇性
(濾波器: SHARP)
|
SSB (BW=2.4 kHz)
大于: 2.4 kHz/-3 dB
小于: 3.6 kHz/-60 dB
CW (BW=500 Hz)
大于: 500 Hz/-3 dB
小于: 700 Hz/-60 dB
RTTY (BW=500 Hz)
大于: 500 Hz/-3 dB
小于: 700 Hz/-60 dB
AM (BW=6 kHz)
大于: 6 kHz/-3 dB
小于: 15 kHz/-60 dB
FM (BW=15 kHz)
大于: 12 kHz/-6 dB
小于: 20 kHz/-60 dB
DV (12.5 kHz 間隔)
小于: -50 dB
DD (300 kHz 間隔)
小于: -40 dB
|
|
雜散和鏡像抑制比
|
144, 430/440MHz:
SSB/CW: 大于 70 dB
AM/FM/DV: 大于 60 dB
1200MHz:
SSB/CW: 大于 50 dB
AM/FM/DV: 大于 50 dB
DD: 大于 50 dB
|
|
音頻輸出功率:
|
大于 2.0 W (1 kHz, 10%失真) 8Ω 負載
|
|
|
|
|
